作为美国内政部地表采矿复垦和执法办公室 (OSMRE) 合作协议计划“地下矿山地图计划”的一部分，弗吉尼亚能源公司正在参与一个旨在提高现有地下矿山地图和地理参考地下矿山作业的完整性和准确性的项目。

近年来，弗吉尼亚能源公司一直在扫描和编目西南弗吉尼亚煤田地下煤矿地图的存档纸质副本。该项目将完成已知矿山地图的扫描，并展示一种有效的方法来加强对采空煤层的垂直（高程）控制。

弗吉尼亚州矿山测绘计划的主要目标是：

1. 尽可能完整地收集所有已知的西南弗吉尼亚煤田煤矿地图
2. 通过可搜索的数据库以数字格式提供所有矿山地图
3. 开发一个空间精确的 GIS 数据集，代表弗吉尼亚州煤层的活跃和废弃煤矿、气井以及已开采和未开采部分。

所有三个目标的实现都取得了很大进展。该提案将完成对西南弗吉尼亚煤田最后已知的未扫描矿山地图的扫描，并将其添加到弗吉尼亚矿山测绘系统数据库和在线交互式测绘中心 。

该项目还旨在将弗吉尼亚能源公司的二维 ( 2 D) GIS 数据集转换为三维 ( 3 D) 数据集，以描绘地下矿井、气井和地下煤炭地质的真实空间关系。

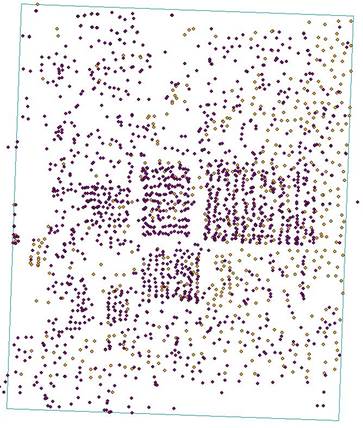

该地图显示了 Keen
Mountain 7 . 5分四边形研究区域中天然气井的位置。

弗吉尼亚能源公司利用以往项目的遗留数据和现有数据库，在两个主要研究领域构建3 D 模型，这些模型将描绘已开采的煤层、已知的地下煤矿开采活动以及石油和天然气测井记录的地下地质信息。当前的两个研究区域包括 Keen Mountain 7 . 5分四边形区域，以及 Norton 和 Wise 7 . 5分四边形的部分区域。用于建模的主要计算机软件工具包括 ESRI 的 ArcScene（一个3 D 建模程序）和 ArcMap（一个2 D 地理信息系统 (GIS) 程序）。

弗吉尼亚能源公司的天然气和石油计划提供天然气井日志，其中包含关键地层信息和煤层的测量高度以及井本身的垂直范围。在完成的模型中，油井和气井将表示为3 D 特征。这些井与每个煤层顶部和底部的接触点将用于创建平滑的表面，并且这些表面将被挤压成视觉上代表每个煤层的包。数字化矿山地图还包含海拔信息，这使得它们能够以与煤层相同的方式挤压和表示。

ArcScene 针对 Keen Mountain 研究区域的3 D 建模功能的初步视图



预计 OSM 与弗吉尼亚能源合作为这两个研究领域开发的3 D 地层建模技术将适用并扩展到弗吉尼亚煤田的其他关键区域。预计该技术也将可以转移到其他产煤州，对废弃地下煤矿的海拔控制也有类似的关注。

完成扫描地图的采集并在现有的2 D 位置信息中添加精确的高程控制将大大增强矿山地图数据集对矿工安全、公共安全、环境保护、煤炭资源管理和经济发展的实用性。

该项目由美国内政部地表采矿复垦和执法办公室提供资助。
