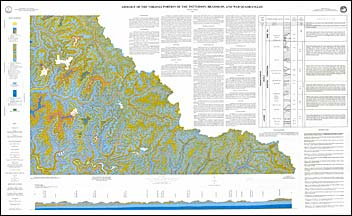

作者：W.W. Whitlock，带文字的全彩地图，单页，比例尺1:24,000,1989 。地图显示了帕特森、布拉德肖和战争 7 中Virginia部分的地质和矿产资源。5 分钟四边形。地图区域位于Virginia西南部的Buchanan县。它完全位于阿巴拉契亚高原地貌省内，以陡峭的山脊和狭窄的山谷为特征。这些四边形的基岩从密西西比时代的蓝石组一直延伸到宾夕法尼亚Wise地层。一般来说，地图区域的地层向东北方向倾斜约1 度。煤炭是地图区域的主要矿产/能源资源。绘制了 15 个煤层图，其中 13 个煤层有煤矿生产。其他矿产/能源资源包括天然气、页岩和粉砂岩、粘土和砂岩。地图包括横截面。
|
